四川海灣輸入模塊接線技術要求

發布日期：2026-06-25 13:24:22 瀏覽量：957

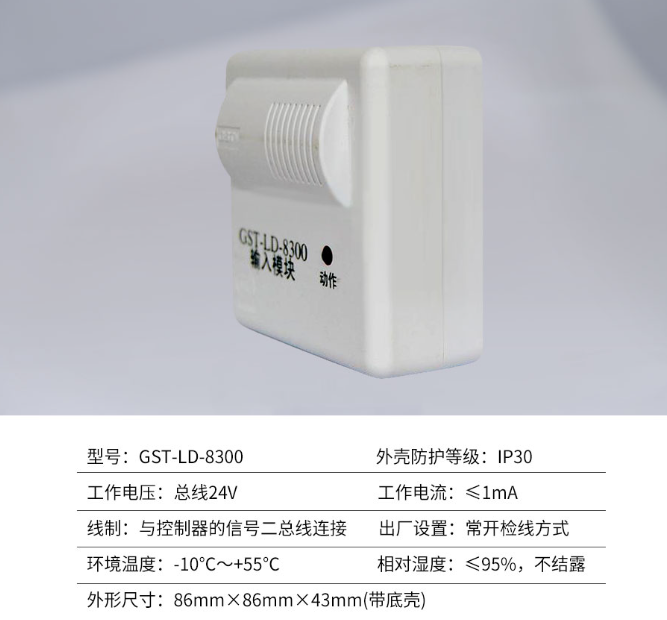

海灣輸入模塊主要用于采集現場消防設備無源狀態信號，如水流指示器、信號閥、防火閥等設備的動作反饋信號，僅承擔信號輸入功能，接線結構簡單但精度要求高，接線質量直接影響系統設備狀態監測的準確性，需嚴格遵循標準化接線工藝。本規范適用于GST-LD-8300單輸入模塊。

線材選型與回路配置標準。輸入模塊統一采用ZR-RVS 2×1.5mm2阻燃雙絞信號總線接入報警回路，無需單獨敷設電源線，由總線供電工作。設備反饋信號線采用ZR-RVS 2×1.0mm2雙絞線，獨立敷設、走線規整。單回路輸入模塊帶載數量嚴格遵循海灣設備標準，不超出回路額定負載，保障回路信號傳輸穩定，無信號擁堵、點位離線問題。

總線接線核心工藝。輸入模塊總線端子無正負極區分，兩根總線導線分別接入對應端子，接線剝線規范、壓接緊實，無銅芯外露、無虛接松動?？偩€采用串聯敷設方式，模塊依次串聯接入回路，禁止星形并聯、跨接混接，線路全程無接頭、無扭結，所有接頭統一設置在接線盒內，絕緣包裹嚴密。模塊安裝位置靠近受控設備，縮短反饋線路長度，減少信號干擾隱患。

設備反饋信號接線規范。反饋線路連接現場水流指示器、信號閥等設備的無源常開接點，接線無極性要求，兩根導線分別接入模塊反饋輸入端子與設備接點端子。線路敷設過程中避免與動力線纜、高壓線纜近距離并行，減少電磁干擾。反饋線路必須全程通暢，無斷點、無短路，接點連接牢固，防止設備動作后無法上傳反饋信號，導致系統監測失效。

線路防護與標識管理。輸入模塊多安裝于管道井、設備機房等隱蔽場所，接線盒需封閉防塵，線纜管口封堵嚴密，防止灰塵、雜物、水汽侵入導致線路故障。所有模塊接線完成后，統一粘貼標識，標注模塊編號、對應受控設備名稱、點位信息，標識清晰耐久，便于后期運維排查。機房內線路分層綁扎，走線規整、分類明確。

調試驗收技術要求。接線施工完畢后，檢測總線回路絕緣電阻、線路通斷，確保無短路、接地故障。編碼完成后接入系統，手動觸發現場受控設備動作，測試模塊信號上傳功能，控制器需精準接收設備動作信號，狀態顯示準確、無延遲、無誤報。逐一核對所有點位，確保無漏接、錯接，所有設備狀態監測功能正常，驗收合格后方可投入使用。
